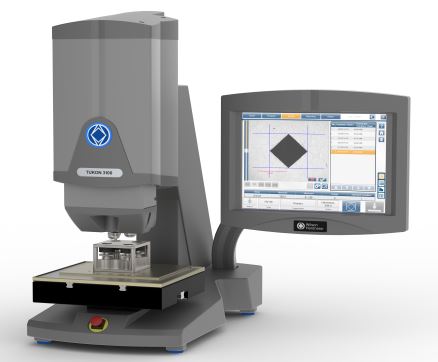

Tvrdoměr VH3100

Tvrdoměr Wilson VH3100 je plně automatický tvrdoměr s rozsahem zkušebního zatížení od 50 g do 10 kg s možností měření tvrdosti dle Vickerse a Knoopa. Díky vysokému stupni automatizace lze zařízení použít pro specifické aplikace jako je například měření CHD vrstev nebo měření tvrdosti svárů.

Konstrukce optického systému umožňuje v základním provedení zvětšení obrazu v rozmezí od 50x až do 1000x. V případě potřeby lze tento rozsah rozšířit až na hodnoty 30x-2000x.Objektivy s velkou pracovní vzdáleností (LWD) zajišťují vysoce přesné snímky i při velké vzdálenosti mezi objektivem a vzorkem. Vysoce přesný motorizovaný X-Y stolek umožňuje současné měření více vzorků a díky vysoké rychlosti posunu zároveň šetří čas potřebný pro provedení měření.

V systému lze nastavit a uchovat v paměti neomezené množství měřících programů a díky tomu ušetřit čas potřebný pro nastavení parametrů měření v případě opakujících se měření (vzorků).

Unikátní systém separátní optické trubice pro přídavnou přehledovou kameru zajišťuje vysokou kvalitu zobrazení v režimu makro i mikrosnímání povrchu.

Tvrdoměr je vybaven bezpečnostním ochranným systémem pro případ nárazu vnikacího tělíska nebo objektivu do vzorku. V případě detekce kolize dojde k automatickému oddálení hlavy od vzorku a tím pádem i eliminaci rizika poškození vnikacího tělíska nebo objektivu.

Tvrdoměr Wilson 3100 je plně automatické zařízení, avšak v případě potřeby lze provést měření zcela manuálně (manuální nastavení pozice vtisku, manuální zaostření atd), popřípadě poloautomaticky (automatické zaostření a vyhodnocení vtisku). Tento systém umožňuje uživateli provést měření na základě jeho individuálních preferencí.

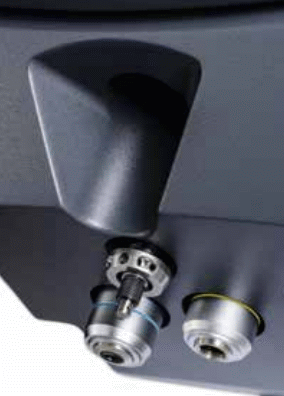

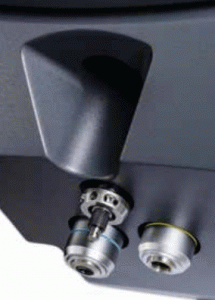

Zátěžový modul	Umístění náhledové kamery	Navigace náhledovou kamerou	Generování protokolů

Demonstrační video:

Vlastnosti tvrdoměru Wilson VH3100:

• Rozsah zkušebního zatížení od 50 g do 10 kg
• Možnost měření tvrdosti dle Vickerse a Knoopa.
• Objektivy s velkou pracovní vzdáleností (LWD optika).
• Objektivy 10x (celkové zvětšení 50 – 200x) a 50x (celkové zvětšení 200 – 1000x).
• Volitelně jsou k dispozici objektivy se zvětšením 20x, 40x, a 100x.
• Vnikací tělíska Vickers a Knoop s certifikátem UKAS.
• LED osvětlení pracovního prostoru.
• Řídící a vyhodnocovací software DiaMet s funkcí automatického zaostřování a automatického vyhodnocování vtisků.

Technické parametry tvrdoměru Wilson VH3100:

• Napájení: 110/220 V, 50/60 Hz
• Hmotnost: 38kg
• Rozměry: 832 x 340 x 600mm (V x Š x H).
• Maximální výška vzorku je 125, 170 nebo 215 mm (v závislosti na typu rámu) vzdálenost hrotu vnikacího tělíska od rámu mikrotvrdoměru 130 mm.
